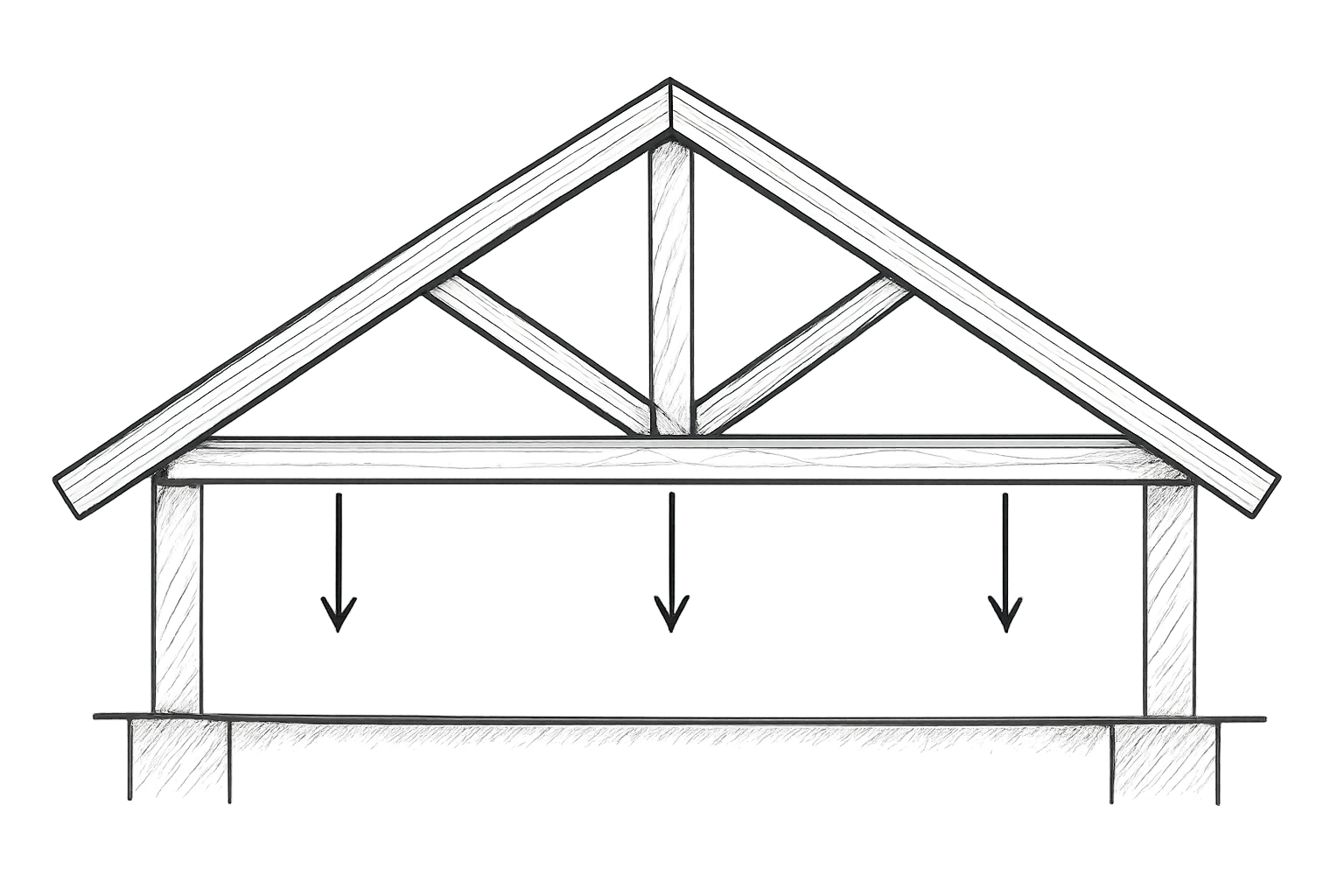

La panne intermédiaire, aussi appelée panne courante ou ventrière, est une pièce de bois horizontale placée entre la panne faîtière (au sommet) et la panne sablière (à la base). Elle repose sur les arbalétriers ou directement sur un mur porteur, réduit la portée des chevrons et répartit les charges verticales pour stabiliser la toiture. Une section typique pour une habitation est de 75 × 225 mm avec un entraxe de 60 à 80 cm, mais ces valeurs s’ajustent à la pente, à la couverture et aux spécificités de votre projet.
Qu’est-ce qu’une panne intermédiaire ?
La panne intermédiaire est une pièce de charpente horizontale qui se situe entre la panne faîtière et la panne sablière. Sa fonction première est de réduire la portée des chevrons et de transmettre les charges du toit aux appuis porteurs.
En pratique, on la retrouve sur tout type de charpente traditionnelle à deux pans. Les deux extrémités de la panne intermédiaire viennent s’appuyer sur les arbalétriers ou directement sur un mur porteur, ce qui permet de fractionner la descente de charge et d’éviter les déformations du toit. Sans elle, les chevrons devraient franchir d’un seul tenant toute la distance entre le faîtage et le mur de rive, ce qui provoquerait un fléchissement dangereux à long terme.
Sur un versant de toiture, on peut installer plusieurs pannes intermédiaires si la pente, la longueur du rampant ou le poids de la couverture l’exigent. Ce nombre dépend directement du type de ferme et de la taille de l’ouvrage. Un charpentier prévoit généralement une ventrière tous les 60 à 80 cm d’entre‑axes pour des tuiles classiques, mais l’entraxe exact est toujours calculé à partir des abaques de charges et des caractéristiques du bois.
Les trois types de pannes en charpente
La panne intermédiaire n’est qu’une pièce d’un trio qui soutient l’ensemble de la toiture. On distingue trois types de pannes selon leur position, et chacune joue un rôle bien précis.
| Type de panne | Position | Rôle principal |
|---|---|---|
| Panne faîtière | Au sommet de la charpente, au niveau du faîtage | Recevoir la partie haute des chevrons et verrouiller la ligne de crête |
| Panne intermédiaire (ventrière) | Entre la faîtière et la sablière | Réduire la portée des chevrons et répartir les charges verticales |
| Panne sablière | En bas de pente, sur le mur porteur | Former l’appui bas de la charpente et transmettre les efforts aux murs |
Ce classement par position simplifie le dialogue avec un artisan et la lecture d’un plan de charpente. Pour une toiture simple à deux versants, on rencontrera donc au minimum ces trois pannes, auxquelles s’ajoutent d’autres ventrières si l’écart entre la faîtière et la sablière dépasse les portées admissibles.
Quelle dimension pour une panne intermédiaire ?
Pour une couverture résidentielle classique, une section de 75 × 225 mm est souvent employée. Cette dimension constitue un bon compromis entre résistance mécanique, poids de la pièce et encombrement visuel dans les combles.
Bien entendu, la section finale dépend de nombreux paramètres :
- 🔹 La portée entre appuis – plus la distance est grande, plus la hauteur de la pièce doit augmenter pour limiter la flèche.
- 🔹 La nature et l’épaisseur de la couverture – des tuiles plates ou de l’ardoise sont plus lourdes que des bacs acier.
- 🔹 L’entraxe des pannes – un écartement de 60 cm ne sollicite pas le bois de la même façon qu’un espacement de 80 cm.
- 🔹 La zone climatique – la charge de neige et la pression du vent modifient les exigences dimensionnelles.
Un logiciel de calcul de structure ou l’avis d’un charpentier expérimenté permettront de valider une section précise. Il n’est jamais prudent de dimensionner « au feeling » : une panne sous‑dimensionnée se déforme, provoque un fléchissement visible, et peut à terme compromettre l’étanchéité de la couverture.
💡 Astuce d’Alex : Si vous récupérez des pannes anciennes, mesurez leur section nette (le bois peut s’être rétracté ou avoir été grignoté) et vérifiez l’absence de fentes profondes. Mieux vaut surdimensionner un peu que de regretter une faïence cassée à la première tempête.
Panne sablière VS panne faîtière : comprendre leur rôle
La panne sablière est la pièce horizontale posée en bas de pente, directement sur le mur porteur ou à son aplomb. Elle sert d’appui bas aux chevrons et constitue la transition physique entre la charpente et la maçonnerie. De son côté, la panne faîtière couronne le sommet de la toiture et reçoit la tête des chevrons. Ensemble, ces deux pannes délimitent le domaine de la panne intermédiaire qui, elle, travaille en « appui relais » entre les deux.
Connaître leur fonction respective aide à bien choisir ses matériaux. La panne sablière travaille en compression et en cisaillement sur un appui rigide ; elle est souvent de section généreuse (80 × 240 mm ou plus). La panne faîtière, elle, peut être plus légère car elle ne supporte qu’une demi‑charge de toiture par versant. Si vous avez besoin d’acheter ces pennes, on les trouve couramment chez les négociants en bois et dans les grandes surfaces comme Leroy Merlin ou Chausson, avec un choix en sapin traité classe 2 ou en épicéa brut.
Dans une charpente métallique, on remplace le bois par des pannes en acier (profilés IPN, PRS ou Z). Les pannes métalliques offrent des portées plus longues avec un poids réduit, mais elles demandent des précautions acoustiques et thermiques particulières. L’article se concentre sur le bois, mais sachez que le principe de ventrière reste identique quelle que soit la matière.
Comment bien choisir et poser une panne intermédiaire ?
Le choix d’une panne intermédiaire ne se limite pas à sa section. Il faut aussi sélectionner la bonne essence et les bonnes conditions de mise en œuvre pour garantir la pérennité de la charpente.
- 🌳 Essence recommandée : le sapin‑épicéa traité autoclave classe 2 reste le standard économique et durable. Le mélèze naturellement résistant convient aussi très bien, surtout en climat humide.
- 📐 Entraxe courant : 60 cm à 80 cm, mesurés de centre à centre des pannes. Respecter cette distance assure un appui régulier aux chevrons et évite les efforts de torsion.
- 🔩 Fixation aux arbalétriers : des équerres métalliques, des étriers ou des pointes torsadées de forte section solidarisent la panne sans l’affaiblir.
- 🛡️ Protection contre le déversement : des entretoises placées entre les pannes évitent qu’elles ne basculent sous le poids des tuiles.
Avant de sceller les extrémités dans les pignons, on vérifie l’alignement à la ficelle élastique. Une panne intermédiaire mal de niveau crée une surface irrégulière qui se répercute jusqu’aux liteaux : la couverture n’aura jamais un aspect parfait et l’eau pourra stagner.
Pour les projets d’extension ou de garage, on peut aussi opter pour une panne intermédiaire en lamellé‑collé. Ce matériau permet des portées plus importantes tout en restant plus stable dimensionnellement qu’une pièce de bois massif, ce qui limite les fissures de retrait.
Quelle différence entre une panne et une poutre ?
La confusion est fréquente car une panne est techniquement une poutre ; c’est sa position et son rôle spécifique dans la charpente qui en font une « panne ». Une poutre est le terme générique qui désigne une pièce de bois horizontale porteuse, tandis qu’une panne est une poutre destinée à supporter les chevrons et la couverture en s’appuyant sur les arbalétriers ou les murs porteurs.
En clair, toutes les pannes sont des poutres, mais toutes les poutres ne sont pas des pannes. Un sommier de plancher, par exemple, est une poutre mais pas une panne. Cette distinction aide à comprendre les plans de charpente et à commander les bonnes pièces auprès du fournisseur.
✨ Mon verdict
La panne intermédiaire est bien plus qu’une simple poutre posée au milieu du toit : c’est la pièce anti‑fléchissement qui permet d’utiliser des chevrons plus légers, de mieux répartir les charges et de garantir une couverture plane pendant des décennies.
Les 4 choses à retenir :
- Elle se place entre la faîtière et la sablière, et peut être multiple sur un même versant.
- Sa section standard en habitat est de 75 × 225 mm, mais faites toujours vérifier par un professionnel pour votre projet.
- Un entraxe de 60 à 80 cm convient à la majorité des tuiles ; respectez-le scrupuleusement.
- Même si une poutre en bois brut peut faire office de panne, le traitement classe 2 et un bon contreventement sont indispensables.
À Luxeuil comme ailleurs, j’ai vu trop de combles transformés en pièces de vie souffrir d’une panne sous‑dimensionnée. Avant d’attaquer vos travaux, posez‑vous la question : « Mes pannes intermédiaires sont‑elles assez costaudes pour mon projet ? » Si vous avez un doute, un charpentier local vous donnera un avis en quart d’heure.
Et vous, avez‑vous déjà dû renforcer une panne existante ? Racontez‑moi votre chantier en commentaire !
