La pose de plaques sous tuiles (PST) directement sur les pannes est une solution rapide et efficace en rénovation comme en construction, à condition de respecter quelques règles d’espacement et de fixation. Voici un résumé des points clés à connaître avant de démarrer votre chantier.
🔨 Les indispensables pour une pose PST sur panne réussie
- Entraxe maximum des pannes : 1,45 m (bois ou métal)
- Section minimale des pannes en bois : 65 mm de largeur × 75 mm de hauteur. En métal : 40 mm de largeur
- Fixation : tire-fonds de 8 × 130 mm, impérativement pré-percés au foret (jamais au poinçon !)
- Hauteur de serrage sur la panne : 60 mm + 2 × 6,5 mm + jeu (quelques millimètres)
- Crochets : galvanisés à chaud, dépassement d’environ 90 mm au-dessus de la panne pour couvrir l’onde de la plaque
- Plaquettes d’appui : 40 × 40 mm plates (spéciales PST), sur les sommets d’onde
- Pente minimale : 9 % (environ 5°)
Pourquoi poser une PST directement sur les pannes ?
Poser une plaque sous tuile directement sur les pannes, sans intercaler de chevrons, est la méthode la plus économique et la plus rapide quand l’entraxe des supports ne dépasse pas 1,45 m. Contrairement à une idée reçue, il n’est pas nécessaire d’ajouter une volige ou des chevrons si la charpente respecte cette distance et les sections minimales. Les forums de bricoleurs en témoignent : beaucoup de maçons conseillent encore de poser des chevrons « par sécurité », mais un respect strict du DTU 40.22 permet la fixation directe sur panne, ce qui allège le chantier et réduit les coûts.
Se passer de chevrons intermédiaires offre trois avantages majeurs :
- 🔹 Gain de place : on gagne la hauteur des chevrons, ce qui peut être précieux sous toiture.
- 🔹 Moins de perçages : chaque plaque n’est fixée qu’à chaque intersection avec une panne, sans traverser une couche supplémentaire.
- 🔹 Étanchéité continue : la plaque PST repose uniformément sur les pannes, limitant les points de tension.
Bien sûr, cette simplification impose une rigueur absolue : une panne trop écartée ou une section trop faible, et la plaque risque de fléchir ou de fissurer sous le poids des tuiles canal. C’est pourquoi nous allons détailler chaque point.
Quel matériel prévoir pour fixer une PST sur panne ?
Pour fixer solidement vos PST sur les pannes, vous aurez besoin de tire-fonds de 8 × 130 mm, de crochets galvanisés à chaud adaptés et de plaquettes d’appui plates 40 × 40 mm. Ces trois éléments sont le cœur du système de fixation, et leur choix détermine la longévité de la couverture.
- Les tire-fonds : deux types existent – à visser (on les enfonce avec une visseuse/clé à choc) et à bourrer (on les enfonce au marteau puis on serre les derniers centimètres à la clé). Les deux conviennent, à condition de réaliser un pré‑perçage au foret de 8 mm. Le poinçonnage est strictement interdit car il fissure la plaque fibres‑ciment.
- Les crochets : ils doivent être galvanisés à chaud pour résister à la corrosion. Leur forme dépend du modèle de plaque : un crochet pour PST (onde plate) diffère de celui pour une plaque ondulée 177 × 51. Vérifiez bien la référence du crochet sur la notice du fabricant (ex. Eternit).
- Les plaquettes d’appui : plates pour PST, elles se posent sur le sommet de l’onde et répartissent la pression du tire‑fond sans déformer la plaque. Leurs dimensions standard sont 40 × 40 mm, avec un trou de passage pour la tige.
À cela s’ajoutent les accessoires d’étanchéité : joints sous plaquette et rondelles. Gardez toujours une petite marge dans votre stock : une plaquette mal positionnée se remplace vite, mais une fissure par poinçonnage peut vous obliger à changer toute une plaque.
Étape 1 : Préparer sa charpente avant la pose des PST
La première étape consiste à contrôler l’écartement et la section des pannes, puis à nettoyer la charpente et à tracer les repères de recouvrement transversal de 200 mm. Sans cette vérification minutieuse, vous risquez des déformations qui compromettront l’étanchéité.
Voici la check-list à ne pas rater :
- 🔎 Mesurer l’entraxe réel entre chaque panne (distance d’axe à axe). Si elle dépasse 1,45 m, la pose directe est impossible : il faudra ajouter des chevrons de renfort intermédiaires.
- 📏 Vérifier la section des pannes bois : une largeur minimale de 65 mm et une hauteur de 75 mm sont exigées. Pour des pannes métalliques, la largeur minimale est de 40 mm. Des pannes trop étroites ne permettront pas un serrage correct du tire‑fond.
- 🧹 Nettoyer la surface : retirez tout clou, éclat, nœud saillant qui pourrait empêcher la plaque de reposer à plat.
- 📐 Tracer les axes de recouvrement : le recouvrement transversal doit être de 200 mm. Tracez des repères au cordeau sur les pannes pour vous assurer que chaque plaque chevauche suffisamment la précédente.
- ⚠️ Prévoir les ouvertures : cheminées, fenêtres de toit. Délimitez leur emprise pour éviter de découper une plaque en plein milieu sans support.
Si vos pannes sont en bois, traitez-les contre les insectes et l’humidité avant de poser quoi que ce soit. Une charpente saine, c’est la base d’une toiture qui traversera les décennies.
Étape 2 : Fixer les plaques PST avec les tire‑fonds et crochets

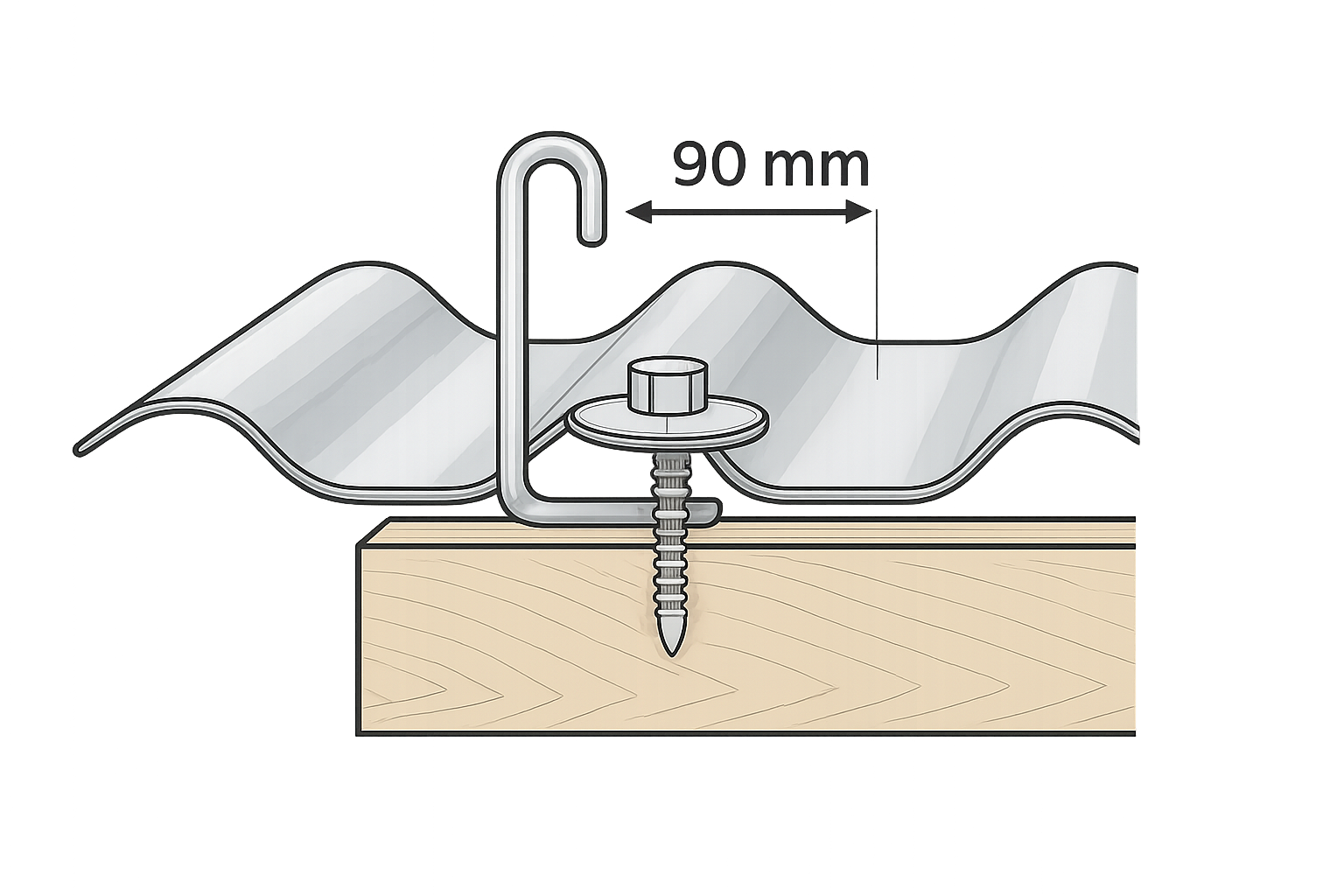

Chaque plaque est fixée à l’aide d’un tire‑fond de 8 × 130 mm, prépercé au foret de 8 mm, puis serré sur un crochet qui dépasse de 90 mm au-dessus de la panne pour couvrir l’onde. Ce dépassement est capital : il garantit que l’écrou et le crochet ne viendront jamais en contact direct avec la pluie ruisselant sur l’onde.
Concrètement, voici comment procéder :
- 🔩 Positionner la première plaque en respectant le sens de pose (face lisse vers le haut, généralement). Respectez un alignement d’équerre par rapport à la rive.
- 🛠️ Percer un avant-trou au foret de 8 mm à travers la plaque et la panne, bien verticalement. Le perçage doit traverser le sommet de l’onde, là où l’épaisseur est la plus résistante.
- 🔧 Introduire le tire-fond dans le trou : s’il est à visser, utilisez une visseuse puissante ; s’il est à bourrer, enfoncez-le au marteau puis terminez à la clé pour les derniers centimètres.
- 🪝 Placer le crochet galvanisé autour de la panne, enfilé sur le tire‑fond. La partie courbée doit venir en appui sous la panne, et l’extrémité filetée doit dépasser d’environ 90 mm au-dessus de l’onde.
- 🧩 Ajouter la plaquette d’appui plate 40 × 40 mm et sa rondelle d’étanchéité. Serrez l’écrou modérément : un serrage excessif écraserait l’onde. La hauteur totale de serrage sur la panne est d’environ 60 mm + 2 × 6,5 mm + le jeu entre plaques.
- 🔄 Répéter pour chaque intersection panne‑plaque, en contrôlant l’alignement au cordeau.
⚠️ Ne marchez jamais au milieu d’une plaque PST ! Les plaques fibres-ciment sont fragiles avant fixation. Déplacez-vous exclusivement sur les pannes ou sur des planches de répartition. Le port du harnais est obligatoire.
Quelle pente minimale pour une toiture en PST ?
La pente minimale autorisée pour une couverture PST est de 9 %, soit environ 5°, ce qui permet de rénover des toits très faiblement inclinés. Une tuile canal posée traditionnellement exigerait plutôt 25 à 30 % de pente ; la plaque sous tuile change complètement la donne puisque c’est elle, et non la tuile, qui assure l’étanchéité principale.
À 9 %, l’eau s’écoule encore correctement sur l’onde de la plaque sans stagner. Cependant, plus la pente est faible, plus les contraintes de vent et de neige s’accumulent sur les fixations. C’est pourquoi le DTU précise que pour des pentes très faibles (inférieures à 15 %), des compléments d’étanchéité (bandes adhésives, mastics sous les recouvrements) sont souvent nécessaires pour garantir la durabilité. En pratique, visez une pente confortable de 15 à 20 % si la configuration le permet : vous limiterez les risques d’infiltration en cas de tempête et simplifierez le chantier.
Pour convertir vos mesures : 9 % = une élévation de 9 cm pour 100 cm horizontalement (environ 5°). Rien ne vous empêche de monter à 50 ou 100 % sur une construction neuve ; le système PST s’adapte à toutes les pentes au-delà de ce minimum.
Combien de tuiles canal au m2 sur PST ?
Pour une pose classique sur PST, on utilise généralement entre 13 et 15 tuiles canal par mètre carré, selon le pureau et le recouvrement choisis. Les tuiles canal sont simplement posées ou collées sur l’onde sans crochet mécanique, ce qui simplifie la mise en œuvre mais oblige à bien caler le nombre de tuiles pour assurer le recouvrement latéral.
Le calcul n’est pas une science exacte car il dépend :
- 🔹 du gabarit de la tuile (largeur courante de 15 à 18 cm hors recouvrement),
- 🔹 du recouvrement transversal entre tuiles (au moins 7 à 10 cm),
- 🔹 de la pente du toit,
- 🔹 de l’effet esthétique recherché (pose plus ou moins serrée).
Si vous devez passer commande, prévoyez une marge de 15 % pour les découpes et les bris. Un petit tableau peut vous aider :
| Modèle de tuile canal | Nombre au m² (ordre de grandeur) |
|---|---|
| Canal standard (33 cm) | 13 à 15 |
| Canal provençale (plus large) | 10 à 12 |
| Canal petit moule | 16 à 18 |
Sécurité et astuces d’Alex pour un chantier sans accroc
Travailler en hauteur impose des règles de sécurité strictes : harnais obligatoire, marche uniquement sur les pannes ou les planches de répartition, et manipulation prudente des plaques avant fixation. Je répète souvent à mes clients : la toiture, ce n’est pas un jeu, même pour les bricoleurs avertis.
Mes petites astuces de terrain :
- 🛡️ Utilisez un cordeau fluo pour marquer l’alignement des pannes ; en plein soleil, le trait de crayon s’oublie vite.
- 🔋 Ayez toujours une visseuse en rab’ : si vous optez pour des tire-fonds à visser, une batterie déchargée en milieu de pente peut vous coûter une heure.
- 📦 Stockez les plaques à plat, à l’abri de l’humidité ; une plaque bombée complique tout le montage.
- 🧊 En hiver, les plaques sont plus cassantes : pré-percez avec une rotation lente et appliquez une pression régulière.
- 👷 Ne travaillez jamais seul sur le toit : une personne au sol pour passer le matériel et surveiller évite bien des chutes.
Et surtout, si vous avez un doute sur la section d’une panne ou le type de crochet, reportez-vous à la notice de pose du fabricant (Eternit, Faynot…) et n’hésitez pas à demander un avis en magasin spécialisé. Un chantier réussi est un chantier où l’on ne prend aucun risque.
✨ Mon verdict
Poser une PST directement sur les pannes est tout à fait réalisable et même recommandé quand la charpente le permet. En respectant l’entraxe maxi de 1,45 m, les sections de pannes bois (65 × 75 mm), les tire‑fonds de 8 × 130 mm pré‑percés et les crochets galvanisés à chaud, vous obtenez une toiture étanche, durable et visuellement traditionnelle, sans surépaisseur inutile.
Je retiens trois points essentiels :
- ✔️ Le pré‑perçage au foret est sacré – un simple coup de poinçon et vous pouvez dire adieu à une plaque.
- ✔️ Le calage de la pente à 9 % minimum est un énorme avantage pour les extensions ou les vieux bâtiments où la pente est faible.
- ✔️ La sécurité n’est pas une option : harnais, planches et binôme sont vos meilleurs alliés.
Mon seul bémol : le montage paraît simple, mais il demande une grande rigueur dans les mesures et une bonne condition physique. Si vous êtes bricoleur averti, lancez-vous ; si le doute persiste, faites appel à un couvreur professionnel.
Et vous, avez-vous déjà tenté la pose de PST sur vos pannes ? Quelle a été votre plus grosse difficulté ? Racontez-moi en commentaire, je réponds toujours !
