L’essentiel sur la fixation d’un chevron sur un mur
Fixer un chevron sur un mur, c’est garantir la stabilité d’une charpente, d’une pergola ou d’un auvent. Voici ce qu’il faut retenir :
| Méthode | Matériel nécessaire | Usage idéal | Points de vigilance |
|---|---|---|---|
| Cornière métallique | Vis autotaraudeuses Ø6 mm minimum | Charges lourdes, pentes fortes | Prévoir un jeu de glissement (quelques mm) |
| Patte de solivage | Vis ou clous, cheville adaptée au mur | Fixation discrète, faces internes | Vérifier la hauteur compatible avec le chevron |
| Vis en travers (45° ou perpendiculaire) | Vis de 4 à 10 cm (selon épaisseur) | Fixation rapide, charges modérées | S’assurer que la vis soit perpendiculaire au support |
À retenir avant de commencer :
- Identifiez la nature du mur (parpaing, béton, brique, placo) pour choisir la cheville ou l’ancrage chimique adéquat.
- Laissez toujours un jeu de dilatation de quelques millimètres pour éviter les déformations sous l’effet de l’humidité ou des charges climatiques.
- Pour les charges lourdes ou les murs creux, privilégiez un scellement chimique (résine époxy) ou des goujons à expansion.
Les trois grandes méthodes pour fixer un chevron sur un mur
Réponse directe : Il existe trois approches principales : les cornières (équerres) métalliques vissées au mur et au bois, les pattes de solivage fixées sur les faces internes du chevron, et les vis traversantes posées à 45° ou perpendiculairement. Chacune offre un compromis entre résistance, esthétique et rapidité d’installation.

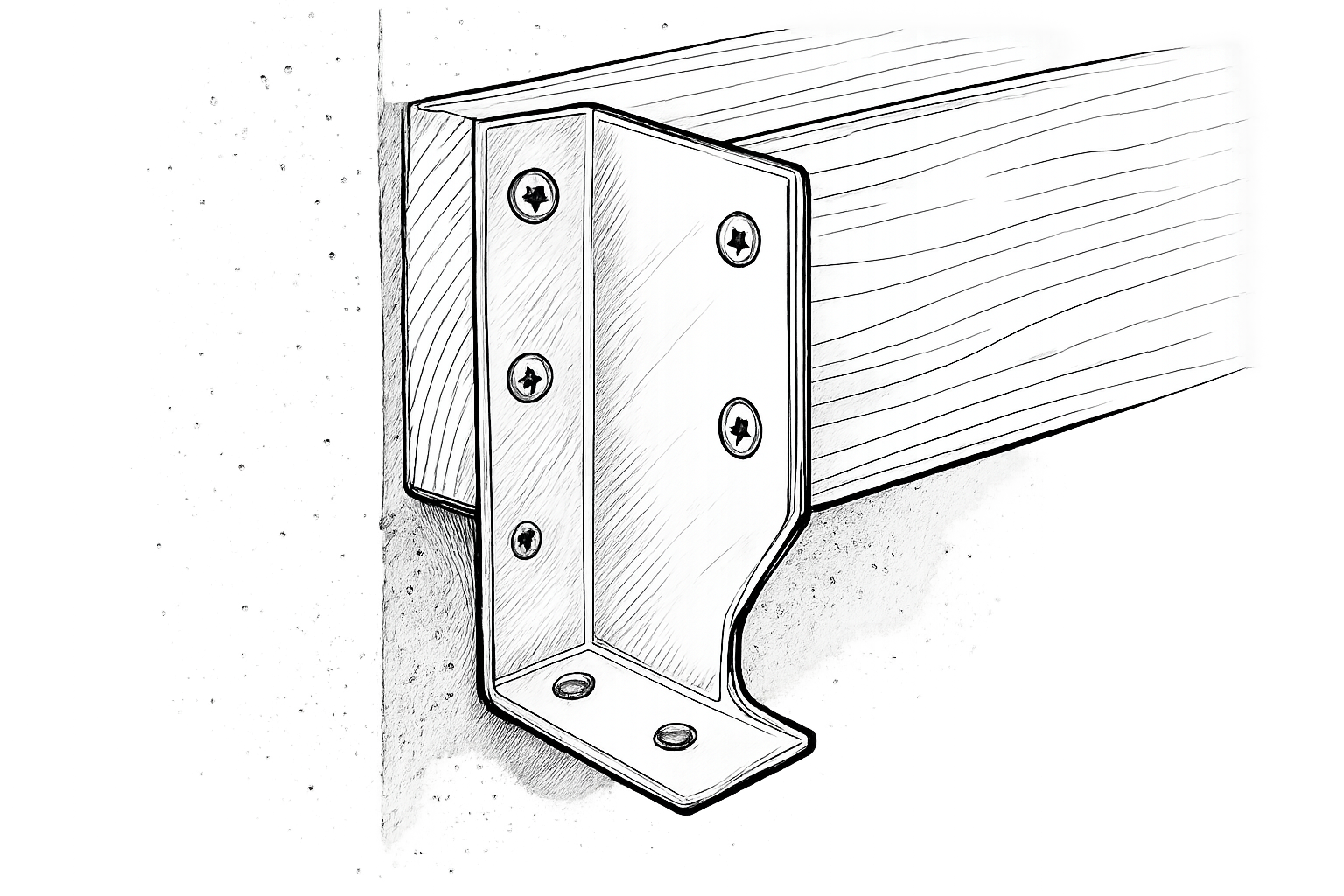

1. La cornière métallique : robuste et polyvalente
Cornières d’assemblage à 90°, fixées au mur par des vis autotaraudeuses d’au moins 6 mm de diamètre et au chevron par vissage ou boulonnage. Elles supportent des charges élevées, notamment en cas de pente de toiture prononcée. Pour les structures les plus sollicitées (neige, vent), n’hésitez pas à poser deux cornières en opposition (système à quatre points) ou à renforcer la liaison avec des ancrages chimiques.
💡 L’astuce d’Alex : Même avec des cornières, laissez un léger jeu (environ 2 mm) entre le chevron et le mur. En atelier, j’ajoute une rondelle élastique entre la cornière et le bois pour absorber les dilatations. Depuis que je fais ça, plus aucun gondolement sur mes pergolas !
2. La patte de solivage : discrète et efficace
Elle se fixe sur les faces internes du chevron (donc invisible une fois l’ouvrage terminé) puis se visse ou se boulonne au mur à l’aide d’une cheville adaptée au matériau : cheville à expansion pour parpaings ou briques, cheville à collier pour plaques de plâtre. Certains modèles haut de gamme acceptent des clous spiralés, mais la vis reste le choix le plus sécuritaire. Ce système est particulièrement recommandé quand l’esthétique prime (charpente apparente).
3. Les vis en travers : la solution économique
On insère deux vis à 45° sur les deux faces du chevron pour traverser le bois et mordre dans le mur. C’est rapide, économique, mais moins adapté aux très fortes charges. La longueur de la vis est cruciale : minimum 4 cm pour un mur en béton plein, et jusqu’à 10 cm si vous devez traverser une couche d’isolant ou une contre-latte. Certains professionnels préfèrent les vis à tête disque qui offrent une meilleure surface de contact.
Cette technique fonctionne très bien pour des charges modérées et des rampants courts, comme une petite avancée de toiture ou un auvent. Veillez toujours à ce que la vis soit parfaitement perpendiculaire à la face du mur pour éviter tout cisaillement.
Quelle fixation choisir selon le type de mur ?
Réponse directe : Tout dépend du matériau de votre mur. Un parpaing creux nécessitera un ancrage chimique pour éviter l’arrachement, tandis qu’un mur en béton plein supportera une simple cheville à expansion. Pour la brique ou la pierre, privilégiez des fixations traversantes longues avec scellement. Et sur du placo, l’utilisation de chevilles spécifiques est obligatoire.
Mur en parpaing : la sécurité avant tout
Les parpaings sont creux, donc une cheville classique risque de tourner dans le vide. La méthode la plus fiable reste le scellement chimique : on injecte une résine époxy dans le trou percé, on insère une tige filetée, et on fixe la cornière ou la patte une fois la résine durcie. L’avantage est une tenue mécanique exceptionnelle et une étanchéité à l’humidité. Vous pouvez aussi opter pour des chevilles à expansion longues (8 mm de diamètre minimum) si le mur est bien rempli.
Mur en béton plein : le grand classique
Un mur en béton armé permet d’utiliser des chevilles à expansion ou des goujons de gros diamètre (10 à 12 mm). Le perçage doit être précis, à la bonne profondeur, et dépoussiéré avant insertion de la cheville. Pour les charges très lourdes, un ancrage chimique reste une valeur sûre. Les vis autotaraudeuses de 6 mm traversant la cornière s’adaptent parfaitement à ce support.
Mur en pierre ou brique pleine : l’ancien qui résiste
Pour un mur en pierre, le risque est de fendre le bloc. Il est conseillé d’utiliser une fixation traversante (vis + écrou côté opposé) si l’épaisseur le permet, ou de chemiser le trou avec un scellement chimique. Sur brique pleine, des chevilles à expansion classiques fonctionnent bien, mais évitez de percer trop près des bords pour ne pas éclater la brique.
Fixer un chevron sur du placo : possible, avec une méthode adaptée
Le placoplâtre seul ne supporte aucune charge structurelle. Si vous devez vraiment y fixer un chevron, il faut impérativement visser dans les montants métalliques de la cloison (repérés au détecteur) ou créer un renfort bois derrière le placo. Utilisez alors des chevilles à expansion pour plaque de plâtre (type Molly) ou mieux, traversez le placo pour fixer directement dans le mur porteur situé derrière.
⚠️ Attention : un chevron ne doit jamais être fixé uniquement sur du placo sans ancrage dans une structure porteuse. Le poids d’une toiture ou d’une pergola peut arracher la plaque en quelques heures. Prévoyez toujours un renfort en bois ou en métal relié aux murs porteurs.
Longueur de vis pour fixer un chevron : les repères essentiels
Réponse directe : La longueur minimale recommandée est de 4 cm pour des chevrons légers sur un mur dur, mais elle peut facilement atteindre 10 cm ou plus selon l’épaisseur du bois et du support. Pour des chevrons de section 38×63 mm à 60×100 mm, les professionnels préconisent des vis d’au moins 84 à 133 mm afin de traverser le bois et de pénétrer suffisamment dans le mur.
Voici un repère simple :
- Chevron mince (< 4 cm) + mur plein : 4 à 6 cm de vis
- Chevron standard (6–8 cm) + parpaing ou brique : 8 à 10 cm
- Chevron épais + isolant + mur : 12 cm ou plus, avec une tige filetée + écrou
La règle d’or : la vis doit s’ancrer d’au moins 5 cm dans le matériau porteur une fois la pièce de bois traversée. N’oubliez pas non plus d’adapter le diamètre (6 mm minimum pour les fixations structurelles).
Faut-il visser ou clouer les chevrons ?
Réponse directe : Le vissage est aujourd’hui la solution la plus fiable et la plus répandue, car il offre une résistance à l’arrachement bien supérieure au clouage. Les clous restent toutefois utilisables dans certains connecteurs métalliques (équerres Simpson, par exemple) à condition de respecter les préconisations du fabricant.
Les avantages du vissage :
- 🔩 Meilleure tenue dans le temps, surtout en extérieur
- 🔩 Possibilité de démontage sans abîmer le bois
- 🔩 Risque réduit de fente du bois si l’on pré‑perce
Dans le cas où vous utilisez des pattes de solivage ou des équerres, vérifiez la notice : certaines imposent des clous torsadés de Ø3,2 x 40 mm (comme sur les attaches Faynot). Mais pour des fixations directes au mur, la vis traversante est imbattable.
Fixer un chevron au sol : une variante à connaître
Réponse directe : La fixation au sol obéit aux mêmes grands principes, mais elle doit surtout gérer des efforts de compression et de cisaillement. On utilise des sabots de fixation ou des cornières épaisses ancrées dans une dalle béton avec des chevilles à expansion ou des goujons.
Pour une fixation chevron au sol (pied de poteau, ossature terrasse), procédez ainsi :
- 🛠️ Percez la dalle aux emplacements prévus
- 🛠️ Insérez des goujons ou tiges filetées avec scellement chimique
- 🛠️ Fixez le sabot ou l’équerre inférieure
- 🛠️ Emboîtez le chevron et vissez-le latéralement
Ce type de montage est particulièrement utile pour les pergolas autoportées ou les structures de jardin. N’oubliez pas de caler le chevron légèrement au-dessus du sol avec une cale en plastique ou en métal pour éviter les remontées d’humidité.
✨ Mon verdict
Après avoir encadré des dizaines de chantiers, je retiens trois points essentiels :
1. Adaptez la fixation au mur. Un parpaing ne se traite pas comme un mur plein. Le scellement chimique doit devenir votre réflexe sur les matériaux creux ou fragiles – c’est un investissement minime pour une tranquillité absolue.
2. Respectez la règle des 2 mm. Un jeu de glissement mal anticipé, et c’est la structure qui travaille, les bois qui grincent, voire qui fissurent. Une simple cale ou une rondelle suffit à éviter bien des désordres.
3. Vissage de qualité = zéro regret. Préférez des vis inox en extérieur, d’un diamètre minimal de 6 mm, et ne mégotez pas sur la longueur. Une vis trop courte est la première cause d’arrachement.
Ma recommandation personnelle ? Pour 90% des projets, une cornière renforcée + vis autotaraudeuse de 8×80 mm + cheville à expansion fait merveille sur un mur en béton ou en brique pleine. Si le mur est en parpaing, passez au scellement chimique sans hésiter.
Et vous, quel type de mur avez-vous chez vous ? Avez-vous déjà rencontré des surprises en fixant vos chevrons ? Racontez-moi votre chantier en commentaire, je serai ravi d’échanger avec vous !
Questions fréquentes sur la fixation des chevrons
Comment fixer des chevrons sur une panne ?
La fixation sur une panne (élément horizontal de charpente) diffère de celle sur un mur. On utilise généralement des pattes de solivage ou des équerres à visser directement dans la panne. Si celle-ci est métallique (type IPN), il faut des attaches spécifiques avec pointes torsadées ou des vis autoperceuses capables de traverser le métal, comme le détaille le guide Faynot. Pour une panne en bois, la technique des vis en travers à 45° fonctionne parfaitement. Veillez toujours à laisser un jeu de glissement entre le chevron et la panne pour absorber les variations dimensionnelles.
Source : Faynot – Comment fixer un chevron bois sur des pannes métalliques
Quelle est la différence entre une attache de chevron et une attache de col ?
Un entrait de chevron (ou attache de chevron) est un élément horizontal placé au tiers inférieur de la charpente pour contrer la poussée latérale des chevrons sur les murs extérieurs. Une attache de col (entrait de faîtage) se situe, elle, au tiers supérieur et résiste surtout à la dépression (soulèvement) due au vent au niveau du faîtage. Il ne s’agit donc pas de fixations métalliques mais de pièces de bois structurelles qui renforcent la charpente. Ces notions sont essentielles pour dimensionner correctement votre toiture.
Source : NACHI – Chevron et entrait de faîtage (référence internationale)
Fixation chevron sur poutre : même principe que sur mur ?
Oui, les principes sont similaires, mais la poutre étant en bois, vous pouvez visser directement avec des vis à bois structurelles suffisamment longues. Une cornière d’assemblage vissée sur la poutre et sur le chevron offre une liaison très solide. Si la poutre est en lamellé-collé, évitez de percer trop près du bord et préférez des fixations traversantes avec écrou. Pensez aussi au risque d’humidité : une cale d’étanchéité entre le chevron et la poutre est une bonne précaution.
Où acheter mes fixations de chevron ?
Vous trouverez un large choix en grande surface de bricolage (Leroy Merlin, Brico Dépôt, Castorama) : cornières, pattes de solivage, vis autoperceuses, kits de scellement chimique. Les magasins spécialisés en charpente ou les sites comme CMESMAT ou Dispano proposent aussi des références professionnelles. Privilégiez des marques reconnues (Simpson Strong-Tie, Faynot) pour garantir la conformité aux normes de construction.
Faut-il traiter le bois avant de fixer un chevron ?
Absolument. Un chevron extérieur doit être traité autoclave classe 3 ou 4 selon l’exposition. Appliquez également une lasure ou une peinture microporeuse après découpe pour sceller les extrémités. Le traitement préventif est obligatoire pour éviter les attaques d’insectes et de champignons, surtout près du sol. N’oubliez pas de traiter les trous de vissage avec un produit fongicide avant d’insérer les vis.
