🔍 À retenir sur l’étrésillon de charpente :
- Définition : Pièce transversale (bois, métal ou pierre) placée entre deux éléments porteurs pour maintenir leur écart et empêcher le flambage.
- Rôle principal : Assurer la stabilité provisoire ou définitive d’une structure en charpente (solivage, ossature, baies) en reprenant les efforts de compression.
- Synonyme : Souvent confondu avec l’entretoise, notamment en solivage.
- Applications clés : Solivages, planchers, ouvertures (fenêtres, portes), reprises en sous-œuvre, blindages de fouille.
- Matériaux : Bois (le plus courant), métal (vérins, profilés) pour charges lourdes, parfois pierre dans l’architecture ancienne.
Qu’est-ce qu’un étrésillon en charpente ?

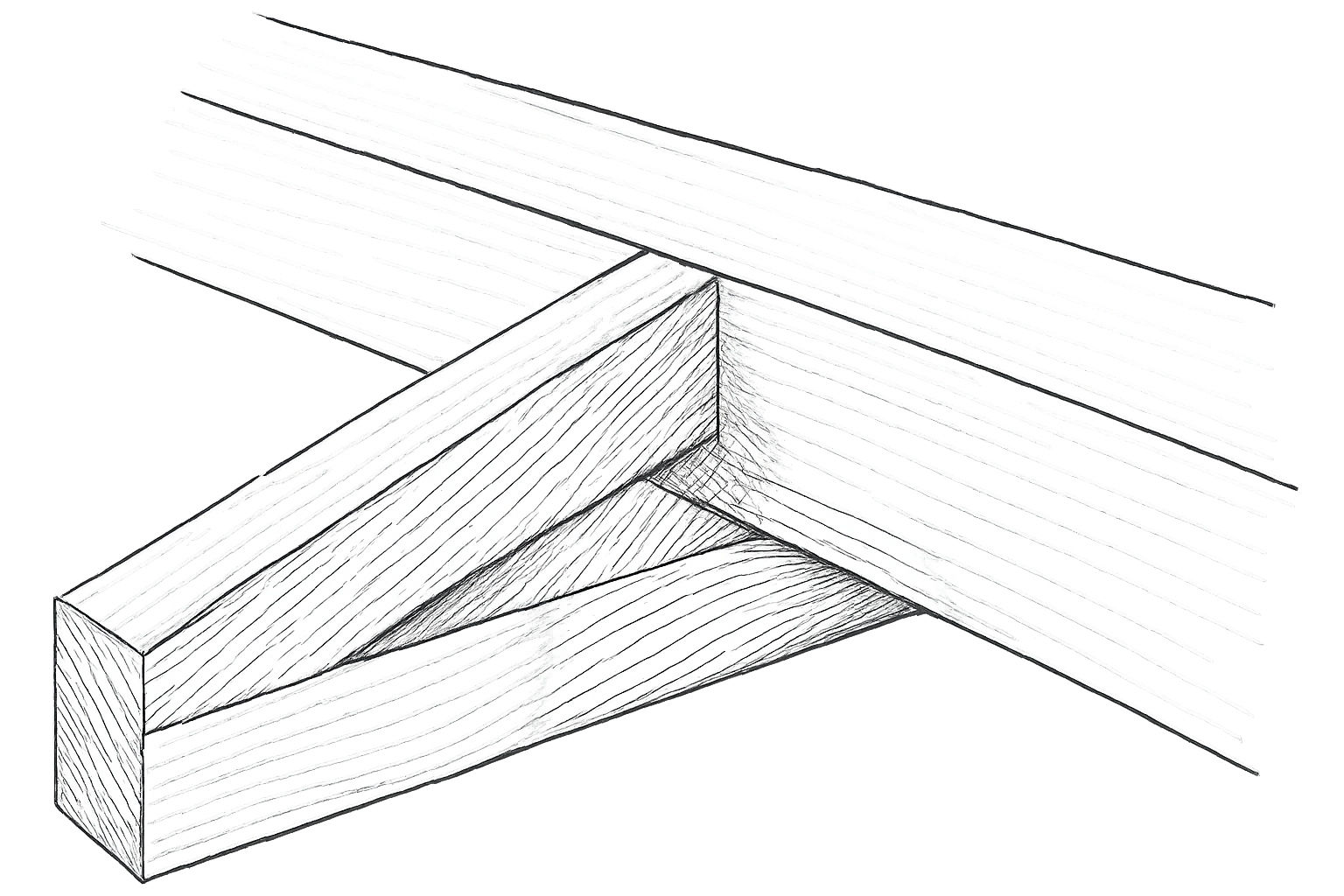

Un étrésillon est une pièce de charpente disposée transversalement entre deux éléments porteurs (poteaux, solives, montants de baie) pour maintenir leur écartement et empêcher le flambage de la structure. Issu du moyen français estesillon (bâton servant à maintenir la gueule ouverte), le terme évoque bien sa fonction : il « tend » entre deux parois pour les empêcher de se rapprocher. En charpente bois, il se présente souvent sous forme de madriers ou de bastaings insérés en force entre les solives d’un plancher ou les montants d’une ossature.
On le retrouve tant dans la construction neuve que dans les travaux de rénovation, où il joue un rôle clé pour étayer provisoirement une partie de bâtiment pendant la reprise en sous-œuvre. Son usage est documenté depuis le Moyen Âge, où les charpentiers utilisaient déjà des pièces de bois calibrées pour stabiliser les grandes baies des cathédrales (Wikipédia).
À quoi sert un étrésillon ? Ses fonctions dans la charpente
La première mission de l’étrésillon est de reprendre les efforts de compression longitudinale entre deux éléments d’une charpente. Concrètement, cela se décline en plusieurs fonctions complémentaires :
- Empêcher le flambage : Dans un solivage, les solives soumises à une charge de flexion peuvent avoir tendance à se déformer latéralement ; l’étrésillon les solidarise et limite ce phénomène.
- Maintenir l’écartement : Entre les jambages d’une baie ou les poteaux d’une ossature bois, l’étrésillon fixe la distance et évite le rapprochement sous l’effet des tassements.
- Répartir les charges : En transmettant une partie de la charge d’une solive à ses voisines, il homogénéise le comportement du plancher et réduit les points de faiblesse.
- Stabiliser provisoirement : Lors de reprises en sous-œuvre, il est utilisé comme étai transversal pour maintenir les murs ou les fondations pendant les travaux.
Étrésillon de solivage et de plancher : le cas le plus répandu
Dans un plancher en bois, l’étrésillon – souvent désigné sous le terme d’entretoise – est placé perpendiculairement entre les solives. Il est généralement disposé en ligne continue, parfois en quinconce, pour créer une liaison rigide qui s’oppose aux déformations latérales. Sur les portées importantes, on installe une ou plusieurs rangées d’étrésillons pour répartir les surcharges ponctuelles (meubles lourds, cloisons) et éviter les bruits de craquement caractéristiques d’un plancher qui travaille.
Selon les règles de l’art, l’étrésillon doit être taillé à longueur exacte entre les solives, ses extrémités étant parfois biseautées pour porter par une arête sur les faces à serrer. Ce détail d’assemblage, mentionné par Justin Storck, assure un blocage ferme sans jeu. Pour les charges plus lourdes, on peut recourir à des étrésillons métalliques (vérins) ou à des profilés en acier, notamment dans le cadre de renforcements définitifs.
Étrésillon d’ouverture : stabiliser les baies et les cadres de fenêtre
Un étrésillon d’ouverture est une pièce de bois placée horizontalement entre les jambages d’une baie (fenêtre, porte, arcade) pour empêcher les murs de se rapprocher et maintenir le vide pendant les travaux de consolidation. Dans la rénovation du bâti ancien, c’est l’un des premiers gestes de mise en sécurité : on l’insère en force entre les tableaux de la baie, souvent sur des couches verticales (planches) pour répartir la pression, puis on le cale fermement.
Historiquement, certains porches médiévaux utilisaient même des étrésillons fixes en pierre, comme de petits pilastres, pour empêcher le relèvement d’un arc (Dictionnaire raisonné de l’architecture française). Aujourd’hui, la technique est toujours employée dans les chantiers de restauration où une ouverture doit être conservée intacte pendant la reprise des maçonneries. L’étrésillon travaille alors en compression pure, sa résistance dépendant de l’essence du bois (chêne, résineux traité) et de sa section.
Quelle différence entre un étrésillon et une entretoise ?
La confusion est fréquente car les deux termes désignent une pièce transversale de maintien, mais l’usage les distingue :
| Critère | Étrésillon | Entretoise |
|---|---|---|
| Définition | Pièce de maintien transversal par compression, souvent provisoire | Pièce reliant deux éléments parallèles pour les solidariser |
| Contexte principal | Étaiement provisoire, reprise en sous-œuvre, baies | Assemblage définitif (charpente, menuiserie, mécanique) |
| Sollicitation | Principalement compression | Traction, cisaillement ou compression selon le montage |
| Exemple | Boisage entre solives lors de la rénovation d’un plancher | Traverse entre les longerons d’une poutre en treillis |
Autrement dit, l’étrésillon est souvent un étai provisoire, tandis que l’entretoise est habituellement une pièce permanente. Toutefois, dans le langage courant des charpentiers, « étrésillon » est couramment employé à la place d’entretoise pour les solivages, ce qui explique que les deux mots soient traités comme synonymes dans de nombreux dictionnaires techniques (Wikipédia).
Étrésillon en rénovation et reprise en sous-œuvre
Lorsqu’on doit reprendre une fondation, ouvrir un mur porteur ou stabiliser une structure affaiblie, l’étrésillonnement est une technique de sécurité provisoire indispensable. Il consiste à placer des pièces de bois ou des vérins métalliques entre les parois pour reprendre les descentes de charge le temps des travaux. Dans une reprise en sous-œuvre, on peut ainsi étrésillonner horizontalement les murs de soubassement avant de creuser par panneaux.
Les étrésillons de blindage de fouille, bien que moins directement liés à la charpente, relèvent du même principe : ils maintiennent l’écartement des parois d’une tranchée et évitent l’éboulement. En métal, les vérins à vis permettent un réglage précis de la pression. C’est une application qu’on retrouve également sur les échafaudages, où des étrésillons latéraux stabilisent la structure contre le bâtiment.
Étrésillon en charpente bois : essences, sections et mise en œuvre
Pour une efficacité maximale, l’étrésillon en bois doit respecter quelques règles simples :
- Essence : Privilégier le chêne ou le résineux classe C24 pour sa résistance en compression. Le bois doit être sec, sans nœuds traversants, pour éviter l’éclatement sous charge.
- Section : Elle dépend de la portée et de l’effort à reprendre. À titre indicatif, un madrier de 75 x 225 mm peut convenir pour une portée de 2 mètres entre solives, mais un calcul de structure est recommandé en cas de charges lourdes.
- Longueur : Taillée à la cote exacte ; un léger biseau à une extrémité facilite la mise en place et assure un blocage par coincement.
- Fixation : Si l’étrésillon est définitif, il doit être cloué ou vissé aux solives (pointes de 100 mm ou tire-fond). En provisoire, le calage simple suffit souvent, mais attention aux vibrations qui peuvent le faire glisser.
Pour les chantiers importants, on trouve aujourd’hui des étrésillons positionneurs de banche en plastique avec clou prémonté, destinés au coffrage du béton. Ils permettent de maintenir l’écartement des banches pendant le coulage, un autre exemple de l’étendue du principe d’étrésillonnement.
Erreurs fréquentes à éviter avec les étrésillons
Même si le concept paraît simple, quelques pièges guettent l’utilisateur :
- Sous-dimensionnement : Un étrésillon trop faible peut éclater sous la compression, surtout dans les vieux planchers soumis à des charges mal réparties.
- Mauvais alignement : S’il n’est pas exactement perpendiculaire aux pièces à maintenir, il crée une composante de flexion qui réduit son efficacité.
- Calage insuffisant : Un jeu même minime entraîne des vibrations et peut conduire au glissement de l’étrésillon. Toujours vérifier le blocage après mise en place.
- Oubli de protection contre l’humidité : En extérieur ou dans un vide sanitaire, le bois doit être traité (autoclave classe 3 minimum) ou remplacé par du métal galvanisé.
Un conseil de chantier : lors de la repose de solives anciennes, n’hésitez pas à doubler les étrésillons de chaque côté de la solive pour limiter le gauchissement, surtout si le bois présente des signes de fatigue.
💡 Astuce d’Alex : Pour un plancher qui grince, vérifiez d’abord l’état des étrésillons. Souvent, ils se sont simplement desserrés avec le temps. Un bon recours : insérer un coin en bois dur entre l’étrésillon et la solive, puis le fixer avec une vis. Résultat garanti sans toucher au parquet !
✨ Mon verdict
L’étrésillon est l’un de ces dispositifs modestes mais indispensables dont la charpente ne saurait se passer. Qu’il s’agisse d’un plancher qui vibre, d’une baie à stabiliser ou d’une reprise en sous-œuvre délicate, le principe est toujours le même : reprendre la compression pour maintenir l’écart. Simple à mettre en œuvre, économique en matériaux, il incarne la force du bois travaillant en compression pure.
Pour les propriétaires d’un bien ancien, savoir poser correctement un étrésillon est une compétence de base qui peut éviter bien des désordres. J’insiste sur trois points cruciaux : choisir la bonne section, tailler à la longueur exacte et vérifier le calage. N’hésitez pas à renforcer les étrésillons des solivages avec des pointes ou des tire-fond si l’accès est définitif – votre plancher vous remerciera chaque jour.
Dans un contexte de rénovation, n’oubliez pas que l’étrésillon provisoire n’est pas une solution pérenne ; il doit s’intégrer dans un plan de reprise global. Si vous avez un doute sur les charges à supporter, consultez un bureau d’études structure.
